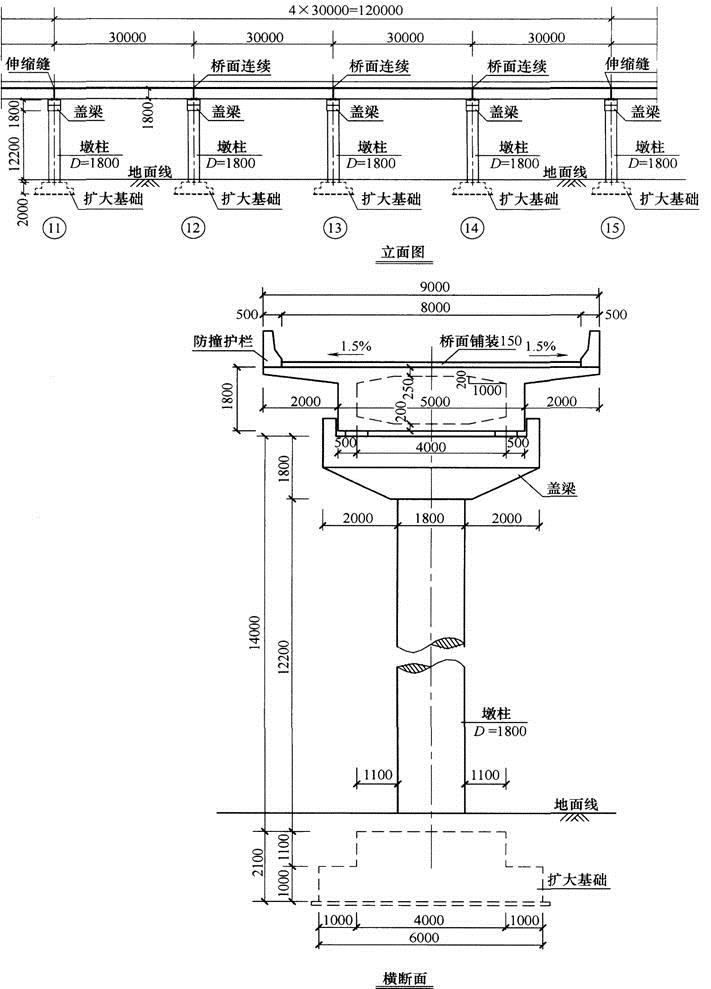

问题 某城市快速路上的一座立交匝道桥，其中一段为四孔各30m的简支梁桥，其总体布置如图7-1所示。单向双车道，桥梁总宽9.0m，其中行车道净宽度为8.0m。上部结构采用预应力混凝土箱梁（桥面连续），桥墩由扩大基础上的钢筋混凝土圆柱墩身及带悬臂的盖梁组成。梁体混凝土线膨胀系数取α=0.00001。设计荷载：城-A级。该桥的中墩为单柱T形墩，墩柱为圆形截面，其直径为1.8m，墩顶设有支座，墩柱高度H=14m，位于7度地震区。试问，在进行抗震构造设计时，该墩柱塑性铰区域内箍筋加密区的最小长度（m）与下列何项数值最为接近？（　　）
选项 A.1.80B.2.35C.2.50D.2.80
答案D
解析根据《城市桥梁抗震设计规范》（CJJ 166—2011）第8.1.1条第1款规定，对地震基本烈度7度及以上地区，墩柱塑性铰区域内加密箍筋范围应符合：其加密区的长度不应小于墩柱弯曲方向截面边长或墩柱上弯矩超过最大弯矩80%的范围；当墩柱高度与弯曲方向截面边长之比小于2.5时，墩柱加密区的长度应取墩柱全高。该中墩为墩顶设有支座的单柱墩，在纵桥向或横桥向水平地震力作用下，其潜在塑性铰区域均在墩柱底部，当地震水平力作用于墩柱时，最大弯矩肘在柱根截面，相应0.8Mmax。的截面在距柱根截面0.2H处，即h=0.2H=0.2×14=2.80m，因为该值大于墩柱直径；另其墩柱高度与弯曲方面边长之比为7.78又大于2.5。所以箍筋加密区最小长度应为2.80m。
