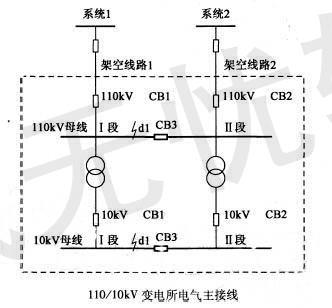

问题 某110/10kV变电所，两台主变，两回110kV电源进线。110kV主接线为内桥接线，10kV为单母线分段接线（分列运行），电气主接线见图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70km，架空线路2长30km。该变电所主变压器负载率不超过60%，系统基准容量为100MV
选项 A。请回答下列问题。


如主变压器10kV回路串联3000A电抗器限制短路电流，若需将10kV母线短路电流从25kA限制到20kA以下，请计算并选择该电抗器的电抗百分值为下列哪项？（）
（A）3% （B）4% （C）6% （D）8%
答案B
解析《电力工程电气设计手册》（电气一次部分）P253式（6-14）。 注：建议手册中基准电流和电抗器额定电流的单位设置为kA，便于思考与计算。
