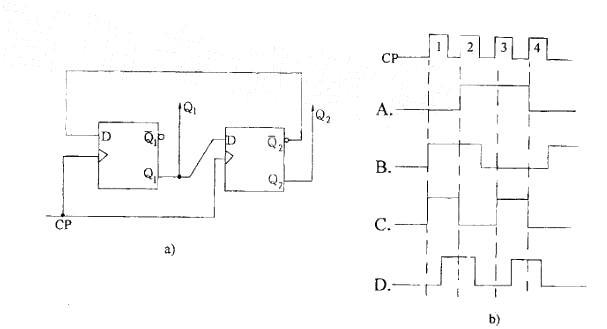

D触发器组成的电路如图a)所示。设Q1、Q2的初始态是0、0，已知CP脉冲波型，Q2的波形是图b)中哪个图形？

admin2020-12-24 8

问题 D触发器组成的电路如图a)所示。设Q1、Q2的初始态是0、0，已知CP脉冲波型，Q2的波形是图b)中哪个图形？

选项

答案A

解析提示:从时钟输入端的符号可见，该触发器为正边沿触发方式。即：当时钟信号由低电平上升为髙电平时刻，输出端的状态可能发生改变，变化的逻辑结果由触发器的逻辑表决定。
