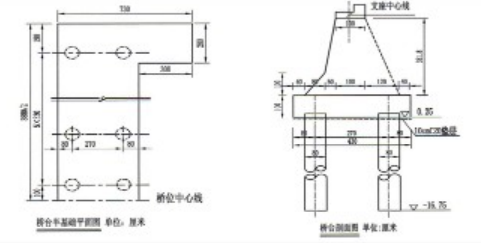

问题 8.某简支板梁桥，桥宽38米；上部结构采用装配式预应力空心板梁，下部结构为：∮2000px钻孔灌注桩基础（C20砼），C25砼承台，C25砼重力式桥台台身，具体设计布置见图如下（图中标高单位为m）：已知：桩顶标高0.45m。该桥台位于河中，桥台处河床平均标高1.5m，水位标高3.0m，钢护筒顶标高为4.0m、底标高为-0.8m。桩基础部位土质为砂性土和粘性土。凿除桩头按0.5m/根计，泥渣运输运距按5km计。机械竖拆、施工通道、凿除的废料弃置不考虑。垫层尺寸同基础，支架平台按水上平台考虑。人工、材料、机械、管理费费率、利润费率均执行04计价表单价及费率。围堰不考虑。请计算：1、一座桥台的桩基础、承台（不计算台帽和台身）的计价表工程量；2、按提供的表式计算该桥台桩基础的分部分项工程量清单综合单价；3、按提供的表式计算该桥台桩基础的单位工程招标控制价。
选项
答案
解析工程量计算规则一、搭拆打桩工作平台面积计算：1、桥梁打桩F＝N1F1+N2F2每座桥台（桥墩）F1＝（5.5+A+2.5）×（6.5+D）每条通道F2＝6.5×[L-（6.5+D）]2、钻孔灌注桩F＝N1F1+N2F2每座桥台（桥墩）F1＝（A+6.5）×（6.5+D）每条通道F2＝6.5×[L-（6.5+D）]上列公式中：F＝工作平台总面积；F1＝每座桥台（桥墩）工作平台面积；F2＝桥台至桥墩间或桥墩间通道工作平台面积；N1＝桥台和桥墩总数量；N2＝通道总数量；D＝最外侧二排桩之间距离（m）；L＝桥梁跨径或护岸的第一根桩中心至最后一根桩中心之间的距离（m）；A＝桥台（桥墩）每排桩的第一根桩中心至最后一根桩中心之间的距离（m）。二、凡台与墩或墩与墩之间不能连续施工时（如不能断航、断交通或拆迁工作不能配合），每个墩、台可计一次组装、拆卸柴油打桩架及设备运输费，但需扣除相应通道面积。三、桥涵拱盔、支架空间体积计算：1、桥涵拱盔体积按起拱线以上弓形侧面积乘以（桥宽+2m）计算；2、桥涵支架体积为结构底至原地面（水上支架为水上支架平台顶面）平均标高乘以纵向距离再乘以（桥宽+2m）计算。分部分项工程量清单综合单价计算[img]/upload/tiku/557/2271225_1.png[/img][img]/upload/tiku/557/2271225_1_1.png[/img]
