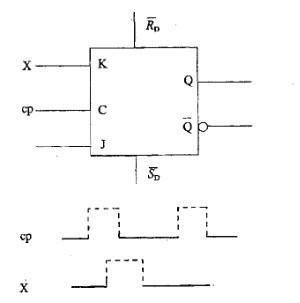

JK触发器及其输入信号波形图如图所示，该触发器的初值为0，则它的输出Q为：

admin2020-12-24 4

问题 JK触发器及其输入信号波形图如图所示，该触发器的初值为0，则它的输出Q为：

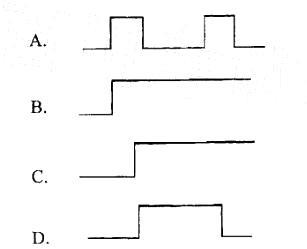

选项

答案B

解析提示：图示电路是电位触发的JK触发器。当cp=1时，触发器取输入信号JK。触发器的状态由JK触发器的功能表(表格略)确定。

转载请注明原文地址:https://ti.zuoweng.com/ti/AqKCKKKQ
