某燃煤发电厂,装机容量为4X125MW,以发电机一变压器组单元接线接入220kV
某燃煤发电厂,装机容量为4X125MW,以发电机一变压器组单元接线接入220kV
昕玥
2020-05-20
4
问题

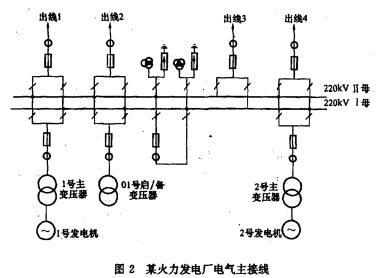

某燃煤发电厂,装机容量为4X125MW,以发电机一变压器组单元接线接入220kV及110kV配电装置。220kV送出线路共4回。110kV送出线路共8回,220kV及110kV断路器选用SF6柱式断路器,发电机的额定功率因数均为0.85。发电机出口电压为15.75kV。厂址内最热月平均最高温度为35℃。 发电机回路的导体,经济合理的选择是()。
选项
A.矩形铜导体4(125X10);B.矩形铜导体4(125X10);C.槽形铝导体175X80X8;D.槽形铝导体200X90X10。
答案
D
解析
计算过程:Ig=1.05X125/(√3X15.75X0.85)=5660(A)按《导体和电器选择设计技术规定》(DL/T5222—2005)第7.3.2条要求,宜选槽形导体,第6.0.2条要求,实际环境温度应取35+5=40℃,修正系数应取0.81(见表D11)。槽形铝导体200X90X10的载流量为755OX0.81=6115.5(A)
