  3. 某火力发电厂电气主接线如图2所示。 为节约线路走廊，出线1和出线2为同塔双回送

某火力发电厂电气主接线如图2所示。 为节约线路走廊，出线1和出线2为同塔双回送

恬恬2019-12-17  2

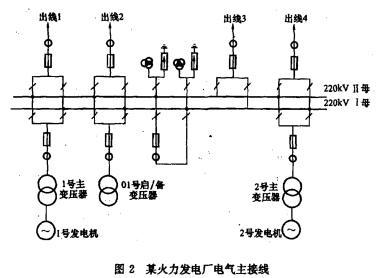

问题 某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。如220kV主接线更改为断路器接线，所有进出线均不装进出线隔离开关，则220kV主接线中需要（）组隔离开关。所有隔离开关均为双柱水平断口型。并绘制出接线示意图，图中应画出母线、断路器、隔离开关、电流互感器、电压互感器及避雷器。A.20； B.22； C.24； D.27。
选项
答案C
解析采用1（1/2）断路器接线时，共配成3个完整串及1个不完整串，共11台断路器，共需22组隔离开关，另母线电压互感器还需要2组隔离开关，共计24组。接线示意如下。[img]/upload/tiku/39/8783813_1.jpg[/img]
