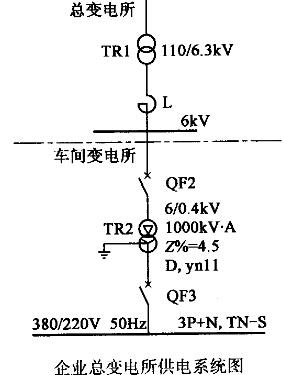

问题某企业总变电所设计中，安装有变压器TR1及电抗器L，并从总变电所6kV母线引一回路向车间变电所供电，供电系统如下图所示。6kV侧为不接地系统，380V系统为TN-S接地形式。

变压器TR2的高压侧使用断路器QF2保护，其分断时间为150ms，主保护动作时间为100ms，后备保护动作时间为400rm，对该断路器进行热稳定校验时，其短路电流持续时间应取下列哪一项数值？（）(A) 250ms (B)500ms(C)550ms (D)650ms

选项

答案C

解析《3~110kV高压配电装置设计规范》（GB50060—2008）第4.1.4条:验算电器短路热效应的计算时间，宜采用后备保护动作时间加相应的断路器全分闸时间。T=400+150=550ms
