  3. 220kV线路（见图5-17）K点发生两相接地短路。电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1OOOMVA。 图5-18是K点两相

220kV线路（见图5-17）K点发生两相接地短路。电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1OOOMVA。 图5-18是K点两相

admin2020-12-24  8

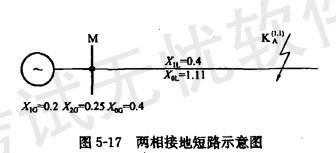

问题 220kV线路（见图5-17）K点发生两相接地短路。电源、线路阻抗标么值已在图中注明，额定电压为220kV，基准容量为1OOOMV
选项 A。

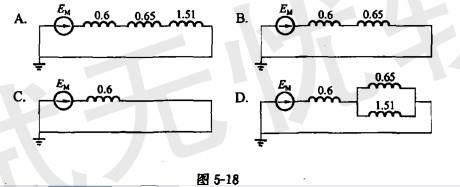

图5-18是K点两相接地短路时复合序网图，正确的是（）。
答案D
解析根据DL/T5222—2005附录F.5.2的（F.5.2-1）式确定：两相接地短路时,短路点的正序短路电流的合成阻抗（标么值）为正序合成阻抗和负序与零序并联后的合成阻抗之和。据此可判定，在四个复合序网图中，只有图D是正确的。
