某城市快速路上的一座立交匝道桥,其中一段为四孔各30m的简支梁桥,其总体布置如图
某城市快速路上的一座立交匝道桥,其中一段为四孔各30m的简支梁桥,其总体布置如图
昕玥
2020-05-20
29
问题

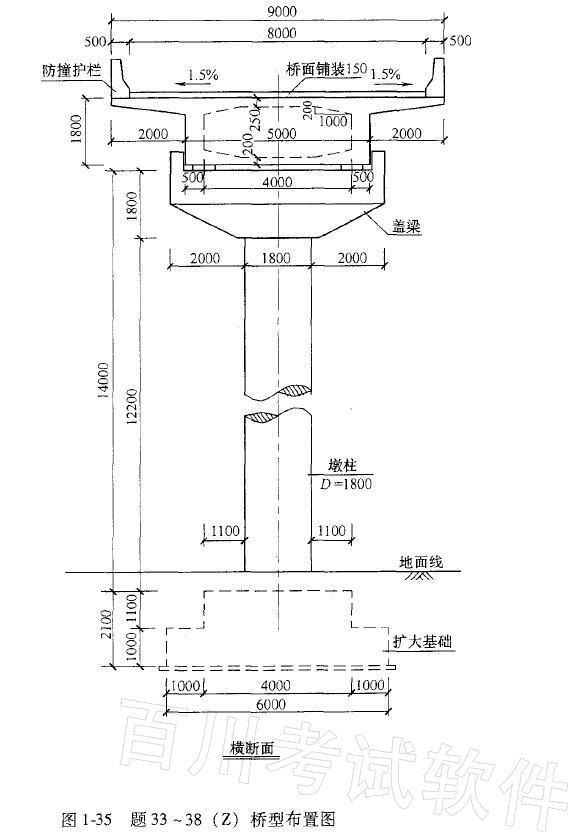

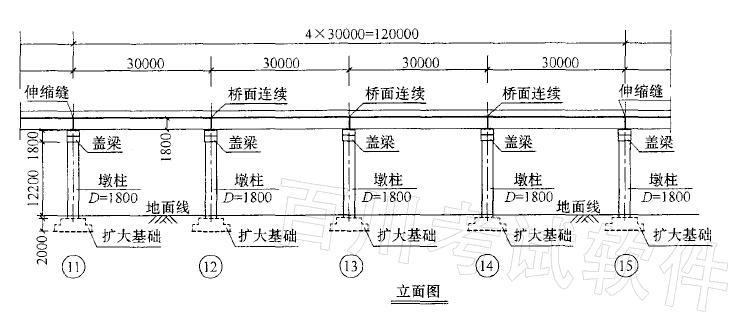

某城市快速路上的一座立交匝道桥,其中一段为四孔各30m的简支梁桥,其总体布置如图1-35所示。单向双车道,桥梁总宽9.0m,其中行车道净宽度为8.0m。上部结构采用预应力混凝土箱梁(桥面连续),桥墩由扩大基础上的钢筋混凝土圆柱墩身及带悬臂的盖梁组成。梁体混凝土线膨胀系数取
=0.00001。设计荷载:城-A级。 试问,当城-A级车辆荷载的最重轴(4号轴)作用在该桥箱梁悬臂板上时,其垂直于悬臂板跨径方向的车轮荷载分布宽度(m)与下列何项数值最为接近?
(A) 0.55 (B) 3.45(C) 4.65(D) 4.80
选项
答案
B
解析
(D) 解答:由《城市桥规》第10. 0.2条第4款知,计算箱梁悬臂板上的车辆荷载布置见题35答案图所示。[img]/upload/tiku/132/296857_1.jpg[/img]根据《城市桥规》第3.0.15条规定:“桥梁结构构件的设计应符合国家现行有关标准的规定”。本题中的悬臂板应按《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62—2004 (以下简称《公桥混规》)计算。(1) 车轮横桥向布置见题35答案图,由于悬臂长度为2.0m,小于 2. 5m。根据《公桥混规》第4.1.5条,垂直于悬臂板跨径方向的车轮荷载分布宽度,可按式(4.1.5)计算,即[img]/upload/tiku/132/296857_1_1.jpg[/img][img]/upload/tiku/132/296857_1_2.jpg[/img][img]/upload/tiku/132/296857_1_3.jpg[/img]
