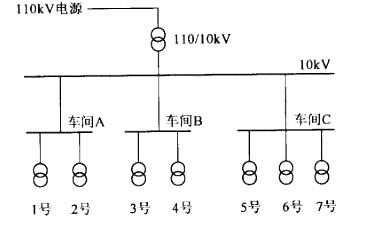

问题 某电力用户设有110/10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。1)110kV线路电源侧短路容量为2000MV*A。2)110kV线路电源电抗值为0.4Ω/km。3)110/10kV变电站10kV母线短路容量为200MV*A。4)110/10kV变电站主变容量20MV*A，短路电抗8%，短路损耗90kW，主变压器二侧额定电压分别为110kV、10.5kV。5)110/10kV变电站主变压器釆用有载调压。6)车间A设有大容量谐波源，其7次谐波电流折算到10kV侧为33A。请回答下列问题。计算车间A的7次谐波电流在110/10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值?（）(A)2.1(B)2.0(C)2.5%(D)3.0%
选项
答案B
解析《电能质量公用电网谐波》（GB/T 14549-1993）附录C式（C2）。[img]/upload/tiku/38/2571507_1.jpg[/img]注：此处UN根据规范的要求应为电网的标称电压，有关标称电压可查《工业与民用配电设计手册》（第三版）P127表4-1，若此处代入基准电压10.5kV，则算出答案为2.1%，显然是不对的。此公式也可查阅《工业与民用配电设计手册》（第三版）P288 式(6-40)，此处要求的也是电网的标称电压。
