图示电路中，ui = 10sinωt，二极管D2因损坏而断开，这时输出电压的波形

书海库2019-12-17 6

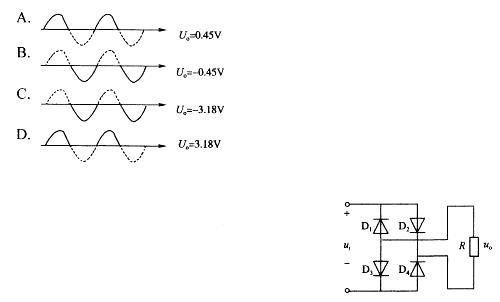

问题图示电路中，ui = 10sinωt，二极管D2因损坏而断开，这时输出电压的波形和输出电压的平均值为：

选项

答案C

解析提示该电路为二极管的桥式整流电路，当D2 二极管断开时，电路变为半波整流电路，输入电压的交流有效值和输出直流电压的关系为U0=0. 45Ui，同时根据二极管的导通电流方向可得U0=-3. 18V。

转载请注明原文地址:https://ti.zuoweng.com/ti/PIHNKKKQ
