  3. 某500kV变电所中有750MVA、500/220/35kV变压器两台。35kV母线分列运行，最大三相短路容量为2000MVA，是不接地系统。拟在35kV侧安装

某500kV变电所中有750MVA、500/220/35kV变压器两台。35kV母线分列运行，最大三相短路容量为2000MVA，是不接地系统。拟在35kV侧安装

admin2020-12-24  8
问题 某500kV变电所中有750MV
选项 A、500/220/35kV变压器两台。35kV母线分列运行，最大三相短路容量为2000MVA，是不接地系统。拟在35kV侧安装几组：并联电容器组。请按各小题假定条件回答下列问题。

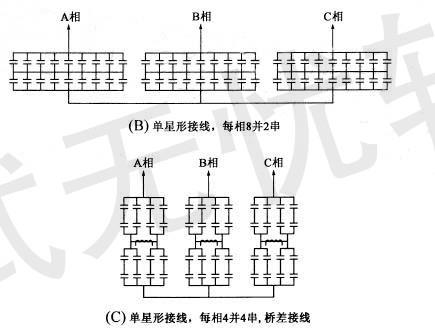

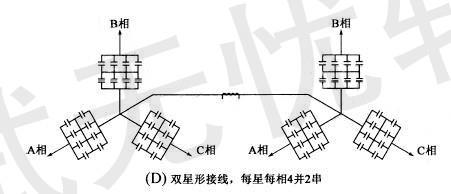

如本变电所安装的三相35kV电容器组，每组由48台500kvar电容器串、并联组合而成，每组容量24000kvar，如图的几种接线方式中，哪一种是可采用的？并说明理由。（500kvar电容器有内熔丝）（）


答案D
解析《并联电容器装置设计规范》（GB50227-2008）第4.1.2条。 （1）在中性点非直接接地的电网中，星形接线电容器组的中性点不应接地。（选项A错误） （2）每个串联段的电容器并联总容量不应超过3900kvar。（选项B错误） （3）由多台电容器串并联组合接线时，宜采用先并联后串联的连接方式。（选项C错误） 注：此题不严谨，严格地说，选项C中规范要求是“宜”，因此也是可采用的，题干若问哪种接线是最合适的则更为恰当。
