  3. 如图所示，已知刚架M图，则左柱各截面的剪力为（　　）kN。

如图所示，已知刚架M图，则左柱各截面的剪力为（　　）kN。

Freeti2019-12-17  8

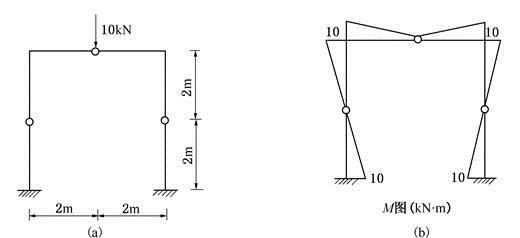

问题 如图所示，已知刚架M图，则左柱各截面的剪力为（　　）kN。
选项 A、10 B、－10 C、5 D、－5
答案D
解析根据剪力与弯矩的微分关系，可知任意截面处的剪力等于该处弯矩图的斜率，由此得左柱各截面的剪力为：[img]/upload/tiku/531/8325493_1.jpg[/img]负号表示剪力绕左柱隔离体逆时针方向。
