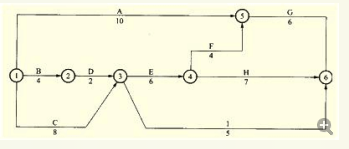

  3. 综合楼工程施工网络计划如下图所示，该计划已经被监理工程师审核批准。

综合楼工程施工网络计划如下图所示，该计划已经被监理工程师审核批准。

题库总管2020-05-20  15
问题 综合楼工程施工网络计划如下图所示，该计划已经被监理工程师审核批准。
选项 (1)、当计划执行到第5天结束时检查，结果发现工作A已经完成4天的工作量，工作B已完成2天的工作量，工作C已完成3天的工作量，设各项工作为匀速进展，试绘制时标网络计划及实际进度前锋线，并判断实际进度状况对后续工作及总工期的影响。(2) 、如果在开工前监理工程师发出工程变更指令，要求增加一项工作J（持续时间为6天），该工作必须在工作D之后和工作F、H之前进行。试对原网络计划进行调整，画出调整后的双代号网络计划，并判断是否发生了工程延期事件。
答案
解析(1)、时标网络计划如下图所示，实际进度前锋线如下图中虚线所示。[img]/upload/tiku/95/1130572_1.png[/img]由于C工作为关键工作，所以C拖后2天将可能使总工期延长2天，其后续工作E、F、G将因其而全部顺延2天。A工作为非关键工作，且有8天的总时差，故其拖后1天不影响总工期，也不影响其后续工作。B工作为非关键工作，有2天的总时差，故B工作拖延3天将使总工期延长1天。综上分析，实际进度为工期延长2天，相应的后续工作顺延2天。(2)、调整后的双代号网络计划如下图所示。利用标号法分析：调整后的关键线路未发生变化，工期未变。[img]/upload/tiku/95/1130572_1_1.png[/img]
转载请注明原文地址:https://ti.zuoweng.com/ti/gTOMKKKQ
