已知图示等直杆的轴力图（N图），则该杆相应的荷载图如哪个图所亦？（图中集中荷载单

昕玥2020-05-20 19

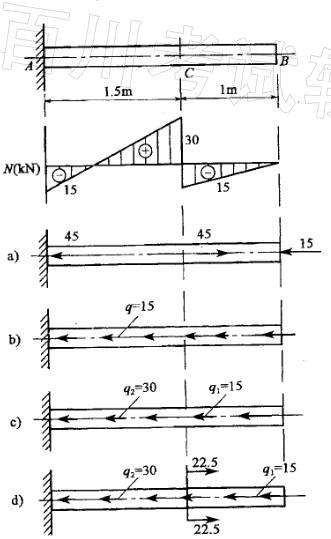

问题已知图示等直杆的轴力图（N图），则该杆相应的荷载图如哪个图所亦？（图中集中荷载单位均为kN，分布荷载单位均为kN/m）

选项 A.图 a)B.图 b)C.图 c)D.图 d)

答案D

解析提示：由轴力图（N图）可见，轴力沿轴线是线性渐变的，所以杆上必有沿轴线分布的均布荷载，同时在C 截面两侧轴力的突变值是45kN，故在C 截面上一定对应有集中力45kN。

转载请注明原文地址:https://ti.zuoweng.com/ti/imCMKKKQ
