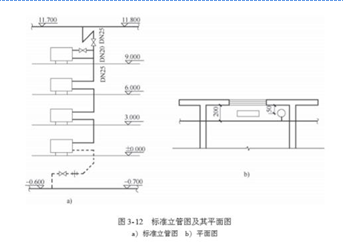

问题 某六层住宅楼采暖系统标准立管图及其平面图如图3-12所示。层高3.0m,散热器采用GCB-2.2-10300×80型钢制闭式对流散热器，进出水口中心距为220mm,供回水干管离墙皮均为200mm,立管采用焊接钢管（丝接），计算立管的清单工程量。
选项
答案
解析根据工程量计算规则，供水干管平均标高为（11.7+11.8）/2=11.75（m）；回水干管平均标高为-（0.6+0.7）/2=-0.65（m）（1）地下部分因地沟内安装的管道一般需保温，所以单独计算。DN25焊接钢管: 0.65（回水干管平均标高）+（0.2-0.05）（见图3-12b） +0.3（图集规定）=1.1（m）（2）地上部分DN25焊接钢管为11.75（供水干管平均标高） -0.22×4（散热器进出口中心距） +（0.2-0.05 ）（见图3-12b） =11. 02（m）DN20焊接钢管为0.22（m）
