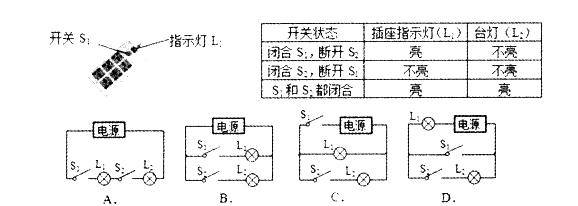

问题 .—台灯的插头在如图所示插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和台灯用S2、L2表示，当断开或闭合S1、S2时，记录现象如下表。则符合事实的电路图是_。

选项

答案C

解析A项，闭合S1，断开S2时两灯都不亮，不符合;B项，断开S1，闭合S2时L2亮，不符合;C项符合事实；D项，断开S1，闭合S2时两灯都亮，不符合。故答案选C。
