  3. 电路如图所示，全部二极管均为理想元件，输出电压U0为（　　）V。

电路如图所示，全部二极管均为理想元件，输出电压U0为（　　）V。

书海库2019-12-17  1

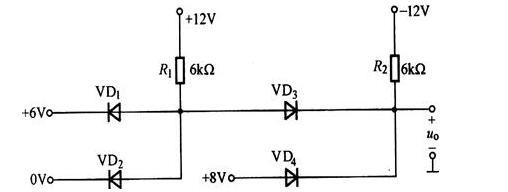

问题 电路如图所示，全部二极管均为理想元件，输出电压U0为（　　）V。
选项 A． 8 B． 0 C． -12 D． 6
答案B
解析根据已知的电位情况，二极管两端正向电压越大的优先导通，所以VD2、VD4导通，这样VD1、VD3两端相当于加反向电压，所以VD1、VD3截止。理想二极管正向导通时其上没有压降，VD4相当于短路，所以U0=8V。
