—座远离发电厂的城市地下变电站，设有110/10kV，50MVA主变压器两台，110kV线路2回，内桥接线，10kV出线多回，单母线分段接线。110kV母...

admin2020-12-24  16
问题 —座远离发电厂的城市地下变电站，设有110/10kV，50MVA主变压器两台，110kV线路2回，内桥接线，10kV出线多回，单母线分段接线。110kV母线最大三相短路电流31.5kA，10kV母线最大三相短路电流20k

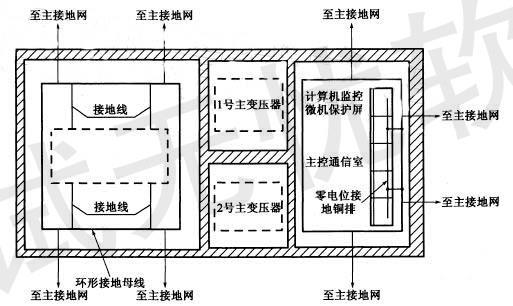

选项 A。110kV配电装置为户内GIS，10kV户内配电装置为成套开关柜。地下建筑共有三层，地下一层的布置见简图。请按各小题假设条件回答下列问题。





如本变电所中10kV户内配电装置的通风设计温度为30t，主变压器10kV侧母线选用矩形铝母线，按1.3倍过负荷工作电流考虑，矩形铝母线最小规格及安装方式应选择下列哪一种？（）
（A）3x（125x8）mm2，竖放
（C）3x（125x10）mm2，竖放
（B）3x（125x10）mm2，平放
（D）4x（125x10）mm2，平放
答案C

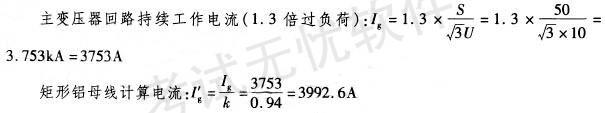

解析《导体和电器选择设计技术规定》（DL/T5222-2005）附录D表D.11和表D.9。 301时屋内矩形导体载流量综合校正系数：K=0.94 查表D.9可知，3x（125x10）竖放的载流量为4194A，可满足要求。 注：选项D也可满足要求，但不是最小规格，不满足题意要求。
