某110/35kV区域变电站，向附近的轧钢厂、钢绳厂及水泵厂等用户供电，供电方案

Freeti2019-12-17 12

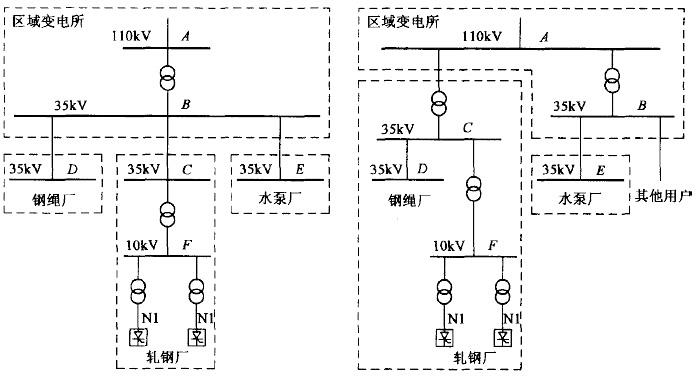

问题某110/35kV区域变电站，向附近的轧钢厂、钢绳厂及水泵厂等用户供电，供电方案见下图。

区域变电站110kV侧最小短路容量为1500MV·A，35kV母线侧最小短路容量为500MV·A，35kV母线的供电设备容量为25000kV·A，轧钢厂用电协议容量为15000kV·A。方案一：区域变电所以35kV分别向轧钢厂、钢绳厂及水泵厂等用户供电。轧钢厂设35/10kV专用变电所，以10kV向整流变压器供电。轧钢厂共设有两台4500kV·A整流变压器，各供一套6脉动三相桥式整流装置，每台整流变压器10kV侧基波电流I1=225A，7次谐波电流的有效值按工程设计法计算。方案二：由于轧钢厂及钢绳厂合并为轧钢钢绳厂并拟自建110/35kV专用降压变电所，改为110kV由区域变电站受电，轧钢厂整流变压器运行情况同上。假定不考虑轧钢厂其他谐波源，不考虑7次谐波以外次数谐波，也无其他会放大谐波电流的容性负荷，请回答下列问题。解释说明方案2中的电网谐波公共连接点应为下列哪一项数值? （）

选项 A.轧钢钢绳厂总变电所35kV母线C点B.轧钢钢绳厂总变电所10kV母线F点C.区域变电所35kV母线B点D.区域变电所110kV母线A点

答案D

解析.《电能质量公用电网谐波》（GB/T 14549—1993）第3.1条，公共连接点：用户接入公用电网的连接处。
