某三层商住楼，底层局部采用两跨连续墙梁结构。局部平面图及剖面如图所示。开间为3.

tikufree2019-12-17  11

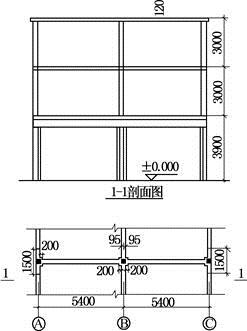

问题 某三层商住楼，底层局部采用两跨连续墙梁结构。局部平面图及剖面如图所示。开间为3.3m，底层层高3.9m，其余两层为3.0m，墙厚为190mm。托梁下均设有壁柱（每边凸出墙面200mm×590mm）。墙体采用MU10混凝土砌块和Mb10混合浆砌筑（f＝2.79MPa）。楼盖及屋盖采用钢筋混凝土现浇板，厚120mm。托梁混凝土采用C30（fc＝14.3N/mm2），纵向钢筋为HRB400（fy＝360N/mm2），箍筋采用HPB235（f＝210N/mm2）。屋面恒荷载标准值为4.8kN/m2，屋面活荷载标准值为0.5kN/m2，楼面恒荷载标准值为3.8kN/m2，活荷载标准值为2.0kN/m2，墙体自重标准值（包括双面粉刷）为2.61kN/m2，梁支座下设190mm×190mm上下贯通钢筋混凝土构造柱。托梁的截面尺寸bb×hb＝250mm×600mm（石灰水粉刷）。各层墙顶均设截面为190mm×190mm的钢筋混凝土圈梁。5.确定使用阶段墙梁在其恒荷载设计值VbA（kN）和活荷载设计值最不利布置下托梁支座的剪力设计值VbB（kN）与下列（　　）组数值最接近。
选项 A.140.71；246.99 B.133.921；246.99 C.140.71；216.99 D.133.921；216.37
答案A
解析按连续梁分析A支座由托梁顶面荷载设计值产生的最不利剪力为：V1＝0.375×19.6×5.30＋0.437×9.24×5.30＝60.36kN；墙梁顶面荷载设计值在支座A产生的最不利剪力为：V2＝0.375× 52.85×5.30＋0.437×12.47×5.30＝133.92kN；考虑墙梁组合作用的支座A最不利剪力为：VbA=V1+βvV2=60.36＋0.6×133.92＝140.71kN；按连续梁分析B支座在托梁顶面荷载作用下最不利剪力为：V1=0.625Q1l0=0.625×（19.60＋9.24）×5.30＝95.53kN；墙梁顶面荷载作用下B支座最不利剪力为：V2=0.625Q2l0＝0.625×（52.85＋12.47）×5.30＝216.37kN；B支座的剪力设计值为：VbB=V1+βvV2＝95.53＋0.7×216.37＝246.99kN。由此可知，A项数值最为接近。
