问题 某500kV架空输电线路工程，导线采用4XJL/GIA-630/45,子导线直接33.8mm,导线自重荷载为20.39N/m，基本风速33m/s,设计覆冰10mm。（提示:最高运行电压是额定电压的1.1倍）
某基塔全高100m，位于海拔500m、污秽等级为C级、最高运行相电压下设计爬电比距按4.0cm/kV考虑，悬垂单串的绝缘子型号为XWP-210绝缘子（公称爬电距离为550mm，结构高度为170mm），爬电距离有效系数为0.90，请计算确定绝缘子片数应为下列哪项数值？ （）
（A）25片 （B）26片
（C）28片 （D）31片
选项
答案C

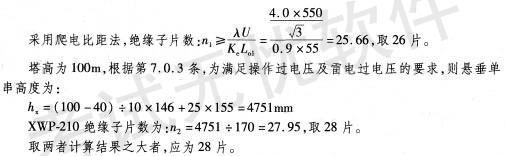

解析《110kV?750kV架空输电线路设计规范》（GB 50545—2010）第7.0.3条、第7.0.5条。 注：杆塔高度超过40m时,若要满足操作过电压和雷电过电压的要求，绝缘子串的结构高度需做相应的修正，此时需与爬电比距法对比后才能确定绝缘子片数量。
