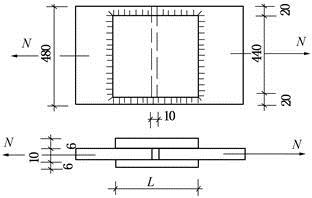

问题 图为两块钢板用拼接板连接，采用三面围焊缝，承受静力荷载作用。3.构件材料为Q345钢，焊条为E50型。焊脚尺寸hf＝6mm，承受荷载N＝1600kN，此连接需要的拼接板长度L最接近于（　　）mm。
选项 A.430 B.440 C.680 D.860
答案B
解析根据《钢结构设计规范》（GB 50017—2003）表3.4.1-3可知，角焊缝的强度设计值为：[img]/upload/tiku/213/9404155_1.jpg[/img]根据第7.1.3条式（7.1.3-1）计算，端焊缝能承受的力为：[img]/upload/tiku/213/9404155_1_1.jpg[/img]需要侧焊缝承受的力为：N2＝1600×1000－901824＝698176N。此连接拼接板长度为：[img]/upload/tiku/213/9404155_1_2.jpg[/img]由此可知，B项数值最为接近。
