220kV线路（见图5-13）K点A相单相接地短路。电源、线路阻抗标么值已在图中

题库总管2020-05-20 5

问题 220kV线路（见图5-13）K点A相单相接地短路。电源、线路阻抗标么值已在图中注明，额定电压为220kV,基准容量为1000MV

选项 A。

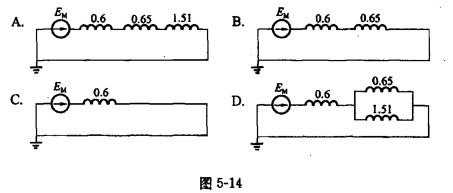

图5-14中K点A相接地短路时复合序网图正确的是（）。

答案A

解析解答过程：根据《导体和电器选择设计技术规定》（DL/T5222—2005）附录F.5.2的（F.5.2-1）式确定：单相短路时，短路点的正序短路电流的合成阻抗（标么值）为正序、负序、零序合成阻抗三者之和。据此可判定，单相接地短路时在四个复合序网图中，只有图A是正确的。
