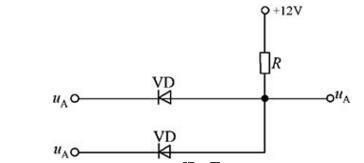

问题 电路如图所示，二极管为同一型号的理想元件，电阻R=4kΩ，电位uA=1V，uB=3V，则电位uF等于（　　）V。
选项 A．1
B．3
C．10
D．12
答案A
解析与uA相连的二极管承受的正向电压比与uB相连的二极管大，因此与uA相连的二极管先导通，则uF被限制在1V，则与uB相连的二极管截止。
