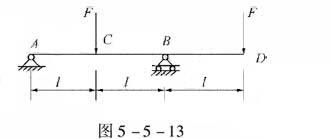

问题 图5-5-13所示外伸梁，在C、D处作用相同的集中力F，截面A的剪力和截面C的弯矩分别是（）。
选项 A. FSA=0，Mc=0
B. FSA=F，Mc=F1
C. FSA=F/2，Mc=F1/2
D. FSA=0，Mc=2F1
答案A
解析由静力平衡条件可得：ΣMA=0，ΣY=0，则ΣMA=F×1-FB×21+F×31=0，FB=2F，FA=0；取整体结构为研究对象，可知FSA=0。根据截面法，取AC段为研究对象，由于FSA=0，则MC=0。
