某600MW汽轮发电机组，其电气接线如图所示。发电机额定电压为UN=20kV，最高运行电压1.05UN，已知当发电机出口发生短路时，发电机至短路...

admin2020-12-24 1

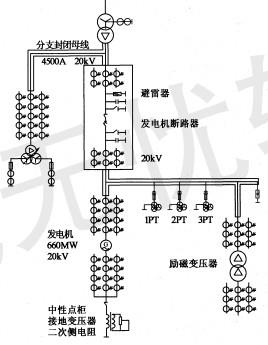

问题某600MW汽轮发电机组，其电气接线如图所示。

发电机额定电压为UN=20kV，最高运行电压1.05UN，已知当发电机出口发生短路时，发电机至短路点的最大故幛电流为114kA,系统至短路点的最大故障电流为102kA,发电机系统单相对地电容电流为6A，釆用发电机中性点经单相变压器二次侧电阻接地的方式，其二次侧电压为220V,根据上述已知条件，回答下列问题。
根据上述已知条件，选择发电机中性点变压器二次侧接地电阻，其阻值应为下列何值？（）
（A）0.635Ω （B）0.698Ω （C）1.10Ω （D）3.81Ω

选项

答案A

解析《导体和电器选择设计技术规定》（DL/T 5222—2005）第18.2.5条式（18.2.5-4）。

注:《电力工程电气设计手册》（电气-次部分）P265的公式与本题无直接对应条件,不建议釆用。
