问题 某125MW火电机组低压厂变回路从6kV厂用工作段母线引接，该母线短路电流周期分量起始值为28k

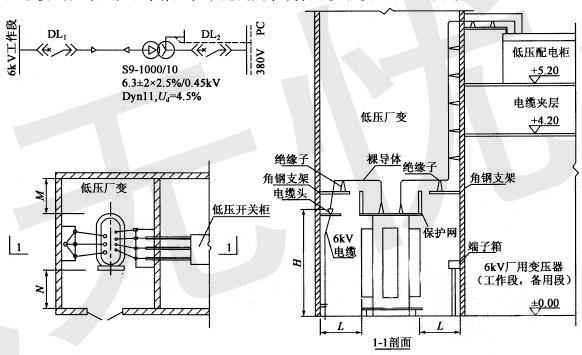

选项 A。低压厂变为油浸自冷式三相变压器，参数为：Se=1000kVA，Ue=6.3/0.4kV，阻抗电压Ud=4.5%，接线组别Dyn11，额定负载的短路损耗Pd=10kW。DL1为6kV真空断路器，开断时间为60ms；DL2为0.4kV空气断路器。该变压器高压侧至6kV开关柜用电缆连接；低压侧0.4kV至开关柜用硬导体连接，该段硬导体每相阻抗为Zm=（0.15+j0.4）mΩ；中性点直接接地，低压厂变设主保护和后备保护，主保护动作时间为20ms，后备保护动作时间为300ms，低压厂变回路接线及布置见图，请回答下列问题（计算题按最接近数值选项）。


若该PC上接有一台90kW电动机，额定电流168A，起动电流倍数6.5倍，回路采用铝芯电缆，截面3x150mm2，长度150m，保护拟采用断路器本身的短路瞬时脱扣器，请按照单相短路电流计算曲线计算保护灵敏系数，并说明是否满足单相接地短路保护的灵敏性要求。（）
（A）灵敏系数4.76，满足要求
（B）灵敏系数4.12，满足要求
（C）灵敏系数1.74，不满足要求
（D）灵敏系数1.16，不满足要求
答案D
解析《火电发电厂厂用电设计技术规定》（DL/T5153-2002）附录P式（P2）及表P1。 单相短路电流： 《电力工程电气设计手册》（电气二次部分）P215式（23-3）和式（23-4）。 断路器短路保护动作电流：Idx=KkIqd=1x168x6.5=1092A 灵敏度系数：，不满足要求。 注：未明确断路器类型（DL或GL）及可靠系数因此不予考虑，因其为计算单相接地短路灵敏度，式（23-4）的数据需要做相应调整。
