图所示圆轴转速为n=120r/min，轴上主动轮B的输入功率为50kW，而从动轮A、C、D的输出功率分别为20kW、15kW、15kW，则该轴的扭矩图应为...

admin2020-12-24 2

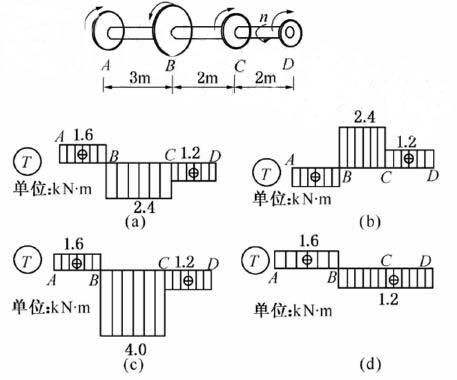

问题图所示圆轴转速为n=120r/min，轴上主动轮B的输入功率为50kW，而从动轮A、C、D的输出功率分别为20kW、15kW、15kW，则该轴的扭矩图应为（）。

选项 A. （a）图
B. （b）图
C. （c）图
D.图（d）

答案A

解析由M0=9.55×（P/n）可得作用在各轮上的扭矩大小分别为：MA=1.6kN·m、MB=4kN·m、MC=MD=1.2kN·m；利用右手法则判断正负，由截面法即可得到扭矩图如选项A所示。
