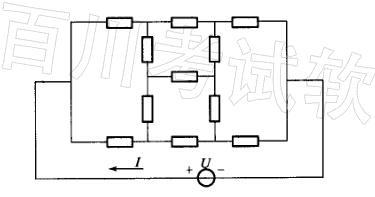

  3. 图示电路中U= 10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）

图示电路中U= 10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）

题库总管2020-05-20  10
问题 图示电路中U= 10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）
选项 A.(1/14)B.(1/7)C. 14D. 7
答案A
解析解：由对称电路可知：[img]/upload/tiku/139/342354_1.jpg[/img]Rcq=2(100//100) + [(100//100)//(50 + 100 + 50)] =140Ω[img]/upload/tiku/139/342354_1_1.jpg[/img]
