某600MW汽轮发电机组，其电气接线如图所示。发电机额定电压为UN=20kV，最高运行电压1.05UN，已知当发电机出口发生短路时，发电机至短路...

admin2020-12-24 8

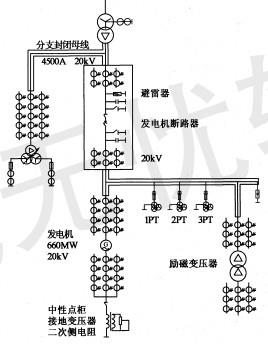

问题某600MW汽轮发电机组，其电气接线如图所示。

发电机额定电压为UN=20kV，最高运行电压1.05UN，已知当发电机出口发生短路时，发电机至短路点的最大故幛电流为114kA,系统至短路点的最大故障电流为102kA,发电机系统单相对地电容电流为6A，釆用发电机中性点经单相变压器二次侧电阻接地的方式，其二次侧电压为220V,根据上述已知条件，回答下列问题。
电气接线图中发电机出口断路器的系统侧装设有一组避雷器，计算确定这组避雷器的额定电压和持续运行电压应取下列哪项数值？（假定主变低压侧系统最高电压不超过发电机最高运行电压）（）
（A）21kV,16.8kV （B）26.25kV,21kV
（C）28.98kV,23.1kV （D）28.98kV,21kV

选项

答案B

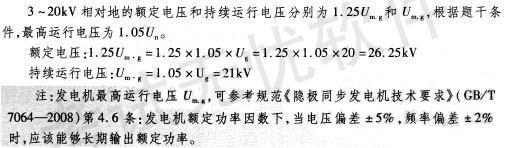

解析《交流电气装置的过电压保护和绝缘配合》（DL/T620—1997）第5.3.4条表3。

转载请注明原文地址:https://ti.zuoweng.com/ti/HOb0KKKQ
