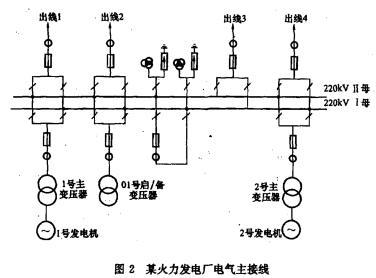

问题 某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。按照图2中接线，以下关于接地开关配置的说法中，正确的是（）。
选项 A.每组母线应配1~2组接地开关；B.主变压器髙压側各配置1组接地开关；C.母线隔离开关的断路器侧均应配里1组接地开关；D.母线隔离开关的母线侧均应配置1组接地开关。
答案B
解析解答过程：配电装置母线长度计算：9个间隔，9X15=135（m）Ig=2100A,I"=40kA,按《电力工程电气设计手册》（1）574页公式计算：[img]/upload/tiku/141/342121_1.jpg[/img]因此，需要装设3组接地开关。故A不正确。C、D也不正确，接地开夭配置太多，不必要。
