某车间操作平台梁，铰接于柱顶。梁跨度15m，柱距5m，梁上承受均布恒载标准值3k

Freeti2019-12-17  33

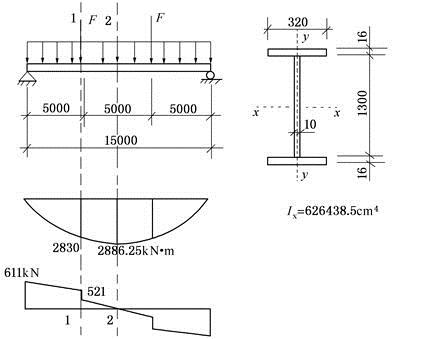

问题 某车间操作平台梁，铰接于柱顶。梁跨度15m，柱距5m，梁上承受均布恒载标准值3kN/m（已包括自重），在梁的三分点处各承受一个固定集中活载，其标准值为F=340kN，且在固定集中活载处有可靠的侧向支承点，钢材为Q345钢，焊条为E50系列。钢梁截面及内力计算结果如图所示。3.如图所示，验算此梁的折算应力时，应计算（　　）。
选项 A、1截面的腹板计算高度边缘处 B、2截面的腹板计算高度边缘处 C、1截面的翼缘最大纤维处 D、2截面的翼缘最大纤维处
答案A
解析验算折算应力时应验算最危险点处，即正应力与剪应力都很大的应力状态。由图3-26可知，1截面处的弯矩与剪力值均较大，且由工字梁应力分布的特点可知，1截面腹板计算高度边缘处的应力大于其翼缘最大纤维处的应力，故验算此梁的折算应力时，应计算1截面的腹板计算高度边缘处的应力。
