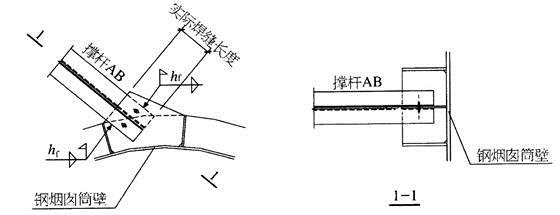

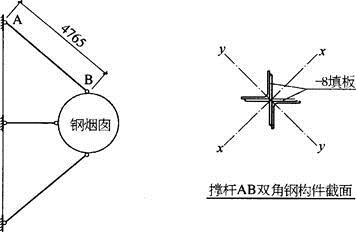

问题 某钢烟囱设计时，在邻近构筑物平台上设置支撑与钢烟囱相连，其计算简图如图所示。支撑结构钢材采用Q235—B钢，手工焊接，焊条为E43型。撑杆AB采用填板连接而成的双角钢构件，十字形截面(╃100×7)，按实腹式构件进行计算，截面形式如图所示，其截面特性：已知撑杆AB在风荷载作用下的轴心压力设计值N=185kN。[2012年真题]3.撑杆AB与钢烟囱的连接节点如图所示，侧面角焊缝的焊脚尺寸hf=6mm。试问，不计受力大小，仅按焊缝连接的构造要求确定，图中所示实际焊缝长度的最小值（mm）与下列何项数值最为接近？（　　）
选项 A、40 B、60 C、80 D、100
答案B
解析根据《钢结构设计规范》（GB 50017—2003）第8.2.7条第4款规定，侧面角焊缝或正面角焊缝的计算长度不得小于8hf和40mm。故侧面角焊缝的最小计算长度为：[img]/upload/tiku/214/9406440_1.png[/img]再根据第7.1.3条关于角焊缝计算长度的规定，角焊缝的计算长度，对每条焊缝取其实际长度减去2hf。则实际焊缝长度的最小值为：[img]/upload/tiku/214/9406440_1_1.png[/img]由此可知，B项数值最为接近。
