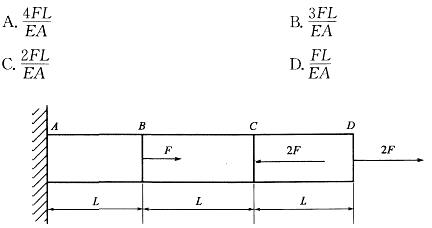

图示等截面直杆，材料的拉压刚度为EA，杆中距离A端1. 5L处横截面的轴向位移是

tikufree2019-12-17 18

问题图示等截面直杆，材料的拉压刚度为EA，杆中距离A端1. 5L处横截面的轴向位移是：

选项

答案D

解析提示由杆的受力分析可知A截面受到一个约束反力为F，方向向左，杆的轴力图如图所示:由于BC段杆轴力为零，没有变形，故杆中距离A端1.5L处横截面的轴向位移就等于AB段杆的伸长，[img]/upload/tiku/233/2659055_1.jpg[/img][img]/upload/tiku/233/2659055_1_1.jpg[/img]
