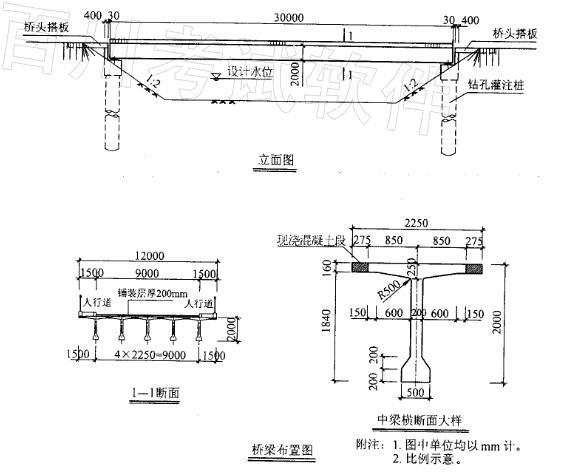

问题 某二级干线公路上一座标准跨径为30m的单跨简支梁桥，其总体布置如图所示。桥面宽度为12m，其横向布置为：1.5m（人行道）+9m（车行道）+1.5m（人行道）。桥梁上部结构由5根各长29.94m、高2.0m的预制预应力混凝土T形梁组成，梁与梁间用现浇混凝土连接；桥台为单排排架桩结构，矩形盖梁、钻孔灌注桩基础。设计荷载：公路-I级、人群荷载3.0kN/m2。假定，前述桥梁主梁间车行道板计算跨径取为2250mm，桥面铺装层厚度为200mm，车辆的后轴车轮作用于车行道板跨中部位。试问，垂直于板跨方向的车轮作用分布宽度（mm）与下列何项数值最为接近？（A）1350（B）1500（C）2750（D）2900
选项
答案D
解析据《混凝土桥规》（JTGD62-2004），P14，第4.1.3条，第2款计算，（1）主梁车行道板在车辆作用于板跨中部位时，因单车轮距为1.8m且与相邻车的轮距为1.3m，（见《通用桥规》，图4.1.3-3）均大于2250/2，故横桥向只能布置一个车轮。（2）单个车轮在板的跨中部位时，垂直于板跨方向的分布宽度为：a=（a1+2h）+L/3≥2L/3已知桥面铺装厚度h=200mm，板计算跨径L=2250mm又根据《通用桥规》，P24，第4.3.1条，表4.3.1-2:a1=200mm所以a=（200+2x200）+2250/3=600+750=1350（mm）≤2L/3=2x2250/3=1500（mm）（3）根据《通用桥规》，P25，第4.3.1条，图4.3.1-2，车辆两后轴间距d=1400mm可知两后轴车轮在板跨中部位的荷载分布宽度重叠。其垂直于板跨方向的分布宽度应为a=（a1+2h）+d+L/3≥2L/3+da=（200+2x200）+1400+2250/3=600+1400+750=2750（m）所以取两后轴重叠后的分布宽度，a=2900mm，即（D）。
