某新建2X300MW火力发电厂为单元接线。厂用电系统采用6kV和380V两级电压

tikufree2020-05-20  3

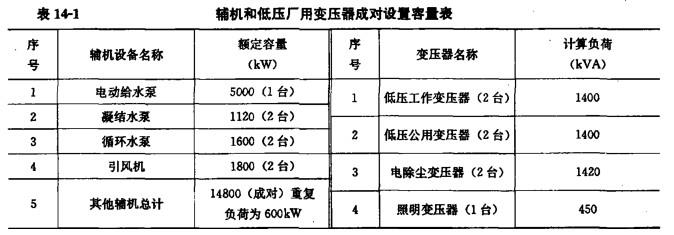

问题 某新建2X300MW火力发电厂为单元接线。厂用电系统采用6kV和380V两级电压，其中每台机组设A、B两段6kV工作段，全厂设01A、01B两段6kV公用段。 若每台机组设一台电动给水泵，其他6kV辅机和低压厂用变压器均成对设置，容量见表14-1。考虑公用段（A段计算负荷约5400kVA、B段计算负荷约5500kVA)由1、2号机组6kV工作段供电，选择的分裂变压器容量宜为（）。A.40/20-20MVA； B.40/25-25MVA；C.40/20—25MVA； D.50/25—25MV
选项 A。
答案B
解析根据DL/T 5153—2002附录G之Gl计算：1、2号机组接线相同，先计算两机每段6kV工作段相同的负荷为(1120+1600)X1+0.85(1800+14800/2)+1400X2+1420=14760(kVA)。考虑A段接电动给水泵，1号机向照明变压器和公用A段供电，2号机B段向照明变和公用B段供电，则：A段计算负荷为14760+5000=19760(kVA),1 号机B段计算负荷为14760+450+5400=20610(kVA)；2 号机B段计算负荷为14760+450+5500=20710(kVA)；1号机变压器高压侧计算负荷为19760+20610—600X0.85=39860(kVA)；2号机变压器髙压侧计算负荷为19760+207610—600X0.85=39960(kVA).选择的分裂变压器容量宜为40/25—25MVA。
