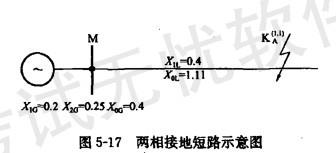

问题 220kV线路(见图5-17)K点发生两相接地短路。电源、线路阻抗标么值已在图中注明,额定电压为220kV,基准容量为1OOOMVA。

短路点的正序短路电流的合成电抗(标么值)为()。

选项 A.1.25,
B.2.76;
C.0.6;
D.1.05。

答案D

解析X1Σ=O.2+0.4=0.6 X2Σ=O.25+0.4=0.65 X0Σ=O.4+1.11=1.51 X*=0.6+0.65X1.51/(0.65+1.51)=1.05
