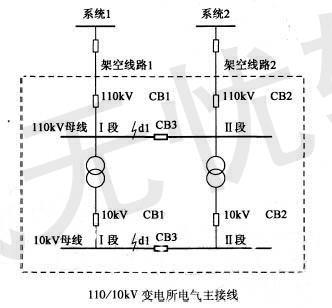

问题 某110/10kV变电所，两台主变，两回110kV电源进线。110kV主接线为内桥接线，10kV为单母线分段接线（分列运行），电气主接线见图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70km，架空线路2长30km。该变电所主变压器负载率不超过60%，系统基准容量为100MVA。请回答下列问题。


如该变电站供电的负荷：一级负荷9000kVA，二级负荷8000kVA、三级负荷10000kV
选项 A。请计算主变压器容量应为下列哪项数值？（）
（A）10200kVA（B）16200kVA
（C）17000kVA（D）27000kVA
答案D
解析旧规范《35~110kV变电所设计规范》（GB50059-1992）第3.1.3条。 第3.1.3条：两台及以上主变压器的变电所，当断开一台时，其余主变压器容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。 变电所负荷率为60%，单台变压器容量不应小于：22500kVA 单路电源满足一、二级负荷，应不小于：S2=9000+8000=17000kVA 取以上结果的较大值，主变压器容量至少为22500kVA，因此选27000kVA。 注：原题考查旧规，新规范《35kV~110kV变电站设计规范》（GB50059-2011）中已无60%的要求，按旧规范解答如下，请参考： 旧规范《35~110kV变电所设计规范》（GB50059-1992）第3.1.3条：装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量应不小于60%的全部负荷，并应保证用户一、二级负荷。则当断开一台时，不小于60%的全部负荷：S3=（9000+8000+10000）x60%=16200kVA。
