图示多跨静定梁B点弯矩应为（　　）。 A、－40kN?m B、－50k

shuhaiku2020-05-20 9

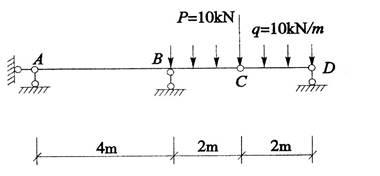

问题图示多跨静定梁B点弯矩应为（　　）。

A、－40kN?mB、－50kN?mC、－60kN?mD、－90kN?m

选项

答案C

解析本题为静定条件下梁的求解，CD为附属部分，先分析CD杆，由C点弯矩平衡可求出D点支座反力为10kN，C点剪力为20kN（↑）；再分析杆ABC，铰接点C对BC杆的力为20kN（↓），对B点取距即能得到MB=－60kN?m（逆时针）。
