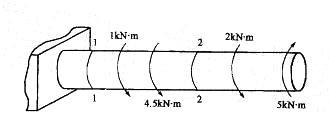

问题 如图所示，左端固定的直杆受扭转力偶作用，在截面1-1和2-2处的扭矩为：

A. 12.0 kN?m，-3kN?m B. -2.5kN?m，-3kN?m
C. -2.5kN?m，-3kN?m D. 2.5kN?m，-3kN?m
选项
答案D
解析提示:首先考虑整体平衡，设左端反力偶m由外向里转，则有MX=0 ： m-1-4.5 -2+ 5 = 0，所以 m=2.5kN?m。再由截面法平衡求出：Tb = 2.5kN?m， T2 = 2-5 = -3 kN?m 。
