  3. 如图所示电路中，符合u+=u-≈0（即虚地）的电路是（　　）。 A．图（a） B．图（b） C．图（c） D．图（d）

如图所示电路中，符合u+=u-≈0（即虚地）的电路是（　　）。 A．图（a） B．图（b） C．图（c） D．图（d）

admin2020-12-24  11

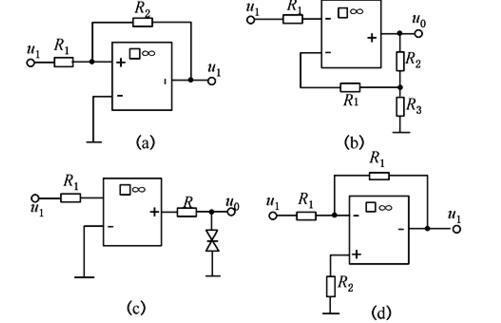

问题 如图所示电路中，符合u+=u-≈0（即虚地）的电路是（　　）。
选项 A．图（a）
B．图（b）
C．图（c）
D．图（d）
答案D
解析虚短的必要条件是运放引入深度负反馈。图（d）中引入了深度负反馈，且运算放大器的一个输入端通过电阻接地，未接其他信号，符合“虚地”的条件；其他图不能满足上述条件。
