单相桥式整流电路如图图（a）所示，变压器副边电压u2的波形如图（b）所示，设四个二极管均为理想元件，则二极管D1两端的电压uD1的波形为图（c）中的（　　...

admin2020-12-24 12

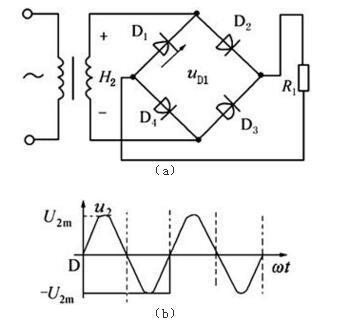

问题单相桥式整流电路如图图（a）所示，变压器副边电压u2的波形如图（b）所示，设四个二极管均为理想元件，则二极管D1两端的电压uD1的波形为图（c）中的（　　）图。

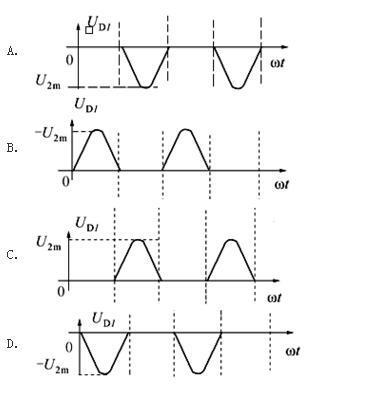

选项

答案B

解析在变压器副边电压的正半周，二极管D和D导通，D和D截止；在电压的副半周时，二极管D1和D3导通，D2和D4截止。二极管D1截至时，两端的电压uD1为一个半波电压；导通时，理想二极管相当于短路，两端电压为零。

转载请注明原文地址:https://ti.zuoweng.com/ti/fCQCKKKQ
