  3. 某新建110/10kV变电站设有2台主变，单侧电源供电，110kV采用单母分段接线，两段母线分列运行。2路电源进线分别为L1和L2两路负荷出线分别为L3和...

某新建110/10kV变电站设有2台主变，单侧电源供电，110kV采用单母分段接线，两段母线分列运行。2路电源进线分别为L1和L2两路负荷出线分别为L3和...

admin2020-12-24  11
问题 某新建110/10kV变电站设有2台主变，单侧电源供电，110kV采用单母分段接线，两段母线分列运行。2路电源进线分别为L1和L2两路负荷出线分别为L3和L4。L1和L3接在1号母线上，110kV电源来自某220kV变电站110kV母线，其110kV母线最大运行方式下三相短路电流20kA，最小运行方式下三相短路电流为18k
选项 A。本站10kV母线最大运行方式下三相短路电流为23kA，线路L1阻抗为1.8Ω，线路L3阻抗为0.9Ω。

请计算在最大运行方式下，线路L3末端三相短路时，流过线路L1的短路电流是下列哪项数值？（）
（A）10.24kA
（B）10.91kA
（C）12.87kA
（D）15.69kA
答案B

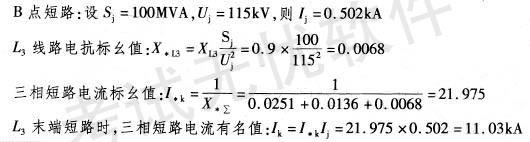

解析《电力工程电气设计手册》（电气一次部分）P120表4-1和表4-2、式（4-10）及P129式（4-20）。 注：L3末端不是10kV母线，而应是变压器高压侧接线端。
