500kV配电装置采用软母线，导线直径为50mm,其局部断面图如图8-1所示（母

shuhaiku2019-12-17  7

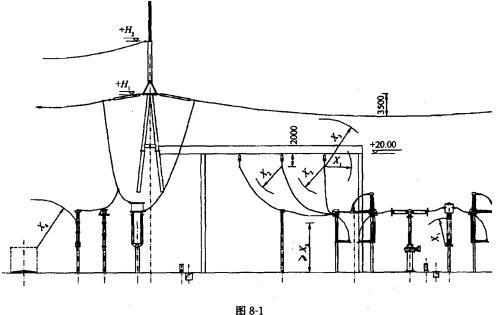

问题 500kV配电装置采用软母线，导线直径为50mm,其局部断面图如图8-1所示（母线挂线点髙度为20m,导线弧垂尺寸，跨线为3500mm，母线弧垂为2000mm)，请根据以下各题要求分析（或计算）回答问题。试计算出线构架梁高度H1的最小值为（）。A.2690.8cm; B.2707.5cm; C.2660.6cm; D.2750.3cm。
选项
答案B
解析参见《电力工程电气设计手册》（1) P704[img]/upload/tiku/39/8783718_1.jpg[/img]H1≥2000-200+B1(380+75)+350+100+5/2=2707.5(cm)。
