电力系统接线及各级电网的额定电压如题图所示，发电机G和变压器T1、T2、T3的额

昕玥2019-12-17 40

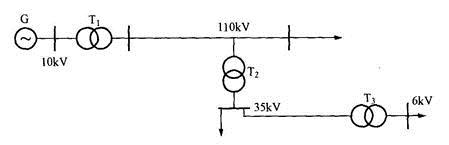

问题电力系统接线及各级电网的额定电压如题图所示，发电机G和变压器T1、T2、T3的额定电压分别为下列哪组？（　　）

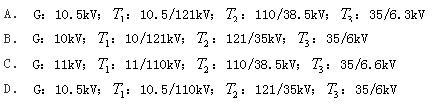

选项

答案A

解析发电机通常运行在比网络额定电压高5%的状态下，所以发电机的额定电压为VGN=10×（1+5%）=10.5kV；变压器的一次侧相当于用电设备，故其额定电压等于网络的额定电压（当直接与发电机相连时，就等于发电机的额定电压），而二次侧相当于供电设备，考虑到变压器内部的电压损耗降落和输电线路电压降落，所以二次绕组比网络额定电压高10%。因此VT1：10.5/121kV，VT2：110/38.5kV，VT3：35/6.3kV。

转载请注明原文地址:https://ti.zuoweng.com/ti/iaqlKKKQ
