问题 某电厂新建4X300MW国产亚临界燃煤发电机组，以500kV升高电压接入系统，500kV出线2回，500kV出线及母线均不装设高压并联电抗器。4台机组连续建设，均采用发电机一变压器组单元接线接人厂内5OOkV每线，该电厂是区域性主力电源，在系统中具有十分重要的地位。取基准容量Sj=1OOMVA,500kV系统正、负序电抗为0.006,零序阻抗为0.013；主变压器370MVA,Ud=14%,零序阻抗105.1Ω；发电机额定功率3OOMW，最大连续功率33OMW,直轴超瞬变电抗（饱和值）X"d=16%,负序电抗（饱和值）X2=17.18%，零序电抗（饱和值）X0=7.3%，cosφ=0.85,出口电压为20kV。主保护动作时间加相应断路器开断时间为0.1s,后备保护动作时间加相应断路器开断时间为1s。
根据每台机的计算电抗X js査运算曲线，可知每台机的短路电流标么值为3.8，试计算5OOkV母线的三相短路电流周期分量的起始有效值为（）。
A.24.82kA； B.24.23kA； C.24.53kA； D.23.97k
选项 A。
答案B

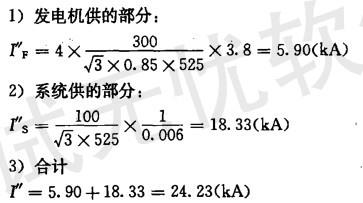

解析解答过程： 根据（电力工程电气设计手册》（1）129~132页的有关公式：
