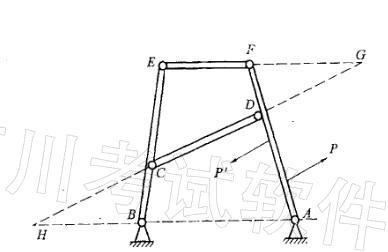

问题 杆AF、BE、EF相互铰接，并支承如图所示。今在AF杆上作用一力偶(P,P')， 若不计各杆自重，则A支座反力作用线的方向应：
选项 A.过A点平行力PB.过A点平行BG连线C.沿AG直线D.沿AH直线
答案B
解析提示：BE杆可用三力汇交原理得到B处反力过G点；再考虑整体平衡，(P,P')构成力偶，A、B处的约束力也应构成力偶。
