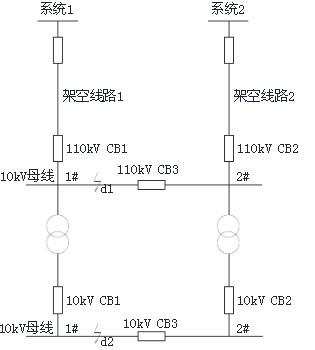

问题 某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，10kV为单母线分段接线（分列运行），电气主接线见下图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70公里，架空线路2长30公里。该变电所主变压器负载率不超过60%，系统基准容量为100MVA。请回答下列问题：
选项 假设主变压器容量为31500kVA，电抗百分比5.10(%)?kU，110kV架空送电线路电抗0.4Ω/km。请计算10kV 1#母线最大三相短路电流接近下列哪项数值？ （A） 10.07kA （B） 12.97kA （C） 13.86kA （D） 21.33kA
答案C
解析根据《电力工程电气设计手册1》第四章，第4-2节：[img]/upload/tiku/39/1054161_1.jpg[/img]
